1 – Descripción.

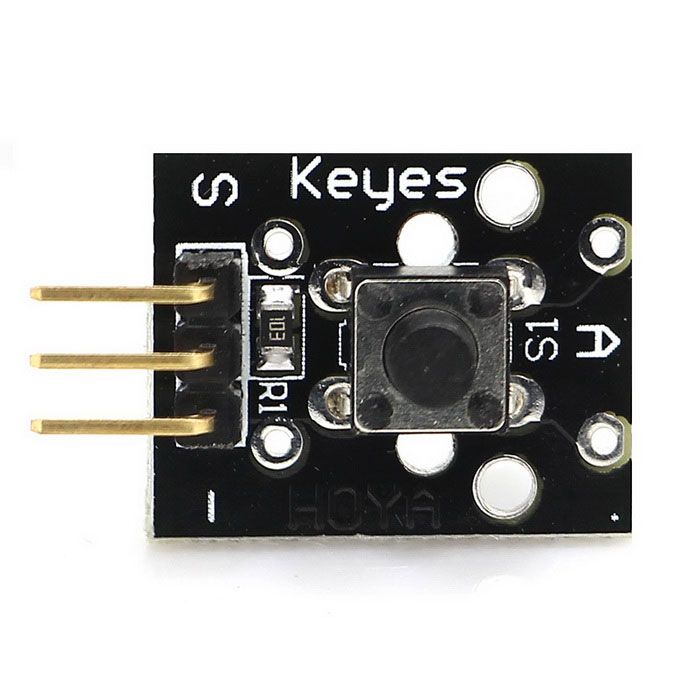

El interruptor FZ1713 tiene como función cortar la corriente entre la señal y el positivo, la señal es el pin de arriba («S») de la imagen, el positivo es el pin del medio y el negativo es el pin de abajo («-«).

La señal corresponde con una entrada digital, con una corriente máxima de 50 miliamperios y una tensión de trabajo de hasta 12 Voltios en continua.

Soporta una temperatura de trabajo de desde -25 hasta 105 grados Centígrados.

2 – Datos técnicos.

Corriente máxima de consumo 50 mA.

---

Tensión de trabajo hasta 12 VDC.

---

Temperatura de trabajo desde -25 hasta 105 grados Centígrados.

---

Composición del interruptor : carbono

---

Resistencia de aislamiento superior a 100 MΩ

 3 – Programación.

Este código esta probrado con el modulo ESP12

int Led = 16 ;// define LED Interface
int buttonpin = 14; // define the key switch sensor interface
int val ;// define numeric variables val
void setup ()
{
  pinMode (Led, OUTPUT); // define LED as output interface
  pinMode (buttonpin, INPUT); // define the key switch sensor output interface
}
void loop ()
{
  val = digitalRead (buttonpin); // digital interface will be assigned a value of 3 to read val
    if (val == HIGH)  // When the key switch when the sensor detects a signal, LED flashes
  {
    digitalWrite (Led, HIGH);
  }
  else
  {
    digitalWrite (Led, LOW);
  }
}
